Arduino UNO开发套件

基于Arduino UNO平台的电子纸显示屏开发套件
浏览量:
1000
产品编号
G0970
所属分类
开发套件
数量
-
+
产品描述
技术参数
视频展示



Arduino NUO开发套件



Arduino是源于意大利的一套开源硬件开发平台,Arduino Uno是其推出的最为基础的开发板,其处理器核心是ATmega328,同时具有14路数字输入/输出口(其中6路可作为PWM输出),6路模拟输入。配合外围器件(传感器,控制开关,LED屏等),任何稍有电子电路基础的人都可以基于这个平台快速搭建出具有各种有趣功能的实用电子电路。









DEArduino UNO与其他转接板组合:



 1.DEArduino-L(C02)



+

=

 DEArduino-L   DESPI-C02     DEArduino-L(C02)



支持SPI接口电子纸显示屏

(1.54寸,2.13寸,2.6寸,2.7寸,2.9寸,3.71寸,4.2寸,5.83寸,7.5寸)。

说明书(可下载)

版本

语言

更新日期 文件大小
DEArduino-L(C02) 说明书 1.0 中文 2022-06-24 3.02MB
DESPI-C02 产品说明书 1.0 中文 2018-07-12 522KB
DEArduino UNO-L电路图 1.0 英文 2022-06-23 463KB
DESPI-C02 电路图 1.0 英文 2018-11-28 457MB

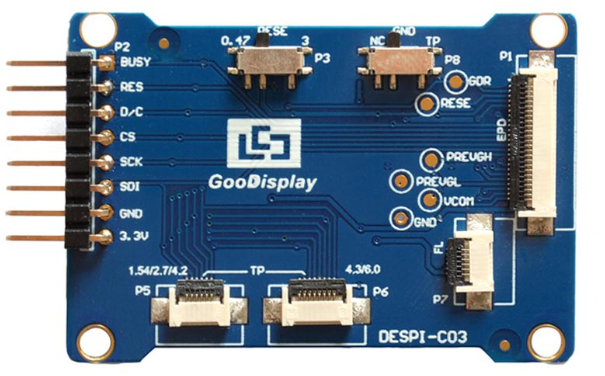

 2.DEArduino-L(C03)





+

=

 DEArduino-L   DESPI-C03      DEArduino-L(C03)



支持SPI接口电子纸显示屏

(1.54寸,2.13寸,2.6寸,2.7寸,2.9寸,3.71寸,4.2寸,5.83寸,7.5寸)。

DESPI-C03与DESPI-C02的区别是:

可连接树莓派,还可测试触摸屏前置光

说明书(可下载)

版本

语言

更新日期 文件大小
DEArduino-L(C03) 说明书 1.0 中文 2020-04-02 2.78MB
DESPI-C03 说明书 1.0 中文 2018-07-12 641KB
DEArduino UNO-L电路图 1.0 英文 2018-11-28 463KB
DESPI-C03 电路图 1.0 英文 2018-07-12 329KB
树莓派用户手册 1.0 中文 2020-04-02 1.3M





 3.DEArduino-L(C102)



+

=

 DEArduino-L      DESPI-C102     DEArduino-L(C102)



支持1.02英寸电子纸显示屏

说明书(可下载)

版本

语言

更新日期 文件大小
DEArduino-L(102)说明书 1.0 中文 2018-07-12 2.45MB
DESPI-C102(30P)说明书 1.0 中文 2018-07-12 539KB
DEArduino UNO-L电路图 1.0 英文 2018-11-28 463KB
DESPI-C102 电路图 1.0 英文 2018-07-12 362KB



关键词:
电子纸显示屏Arduino
Arduino电子墨水屏
未找到相应参数组,请于后台属性模板中添加





型号 DEArduino
使用平台 Arduino
功能 驱动电子纸显示屏
外形尺寸

70mm*54mm

(Arduino UNO for EPD)

接口 USB 供电
工作温度 -20~70℃
示例程序  可提供
主要功能  1. 学习如何驱动电子纸显示屏。
2. 测试和评估电子纸显示屏。

3. 在此板的基础上进行二次开发。

辅助功能

USB 转串口、指示灯

按键、电流检测













相关资料下载

文件大小:
142KB
下载量:
89
2020-05-22 13:42:00
所属人群:
所有人
